Zavlažování zahrady svépomocí jednoduše a rychle

Tento článek popisuje, jak jednoduše a rychle navrhnout zavlažování pro vaši zahradu. Aby zavlažovací systém fungoval spolehlivě, je důležitý správný výběr kvalitních komponentů a samotný návrh (projekt) zavlažování. V případě nejasností nás můžete kontaktovat na info@rainpro.cz, kde vám rádi zodpovíme vaše dotazy.

Jako zdroj vody můžeme použít studnu, obecní vodovod nebo dešťovou vodu v nádrži s automatickým dopouštěním, která může výrazně ušetřit náklady na vodu.

Při rozhodování, jaký zdroj vody využít, zvažte, jak velkou plochu plánujete zavlažovat a kolik jste ochotni měsíčně zaplatit za vodu. Pokud není možné využít studnu, zvažte, zda je možné na pozemku umístit nádrž na dešťovou vodu a dopouštět ji vodou z obecního vodovodu pouze v případě nedostatku srážek.

Většina trávníků potřebuje během vegetačního období přibližně 500–900 mm srážek na m². Tomuto požadavku odpovídá týdenní závlahová dávka 25–40 litrů/m².

U trávníků po výsevu (během prvního měsíce) je potřeba udržovat vlhkost vegetačního substrátu každodenní závlahou v menších dávkách 5–7 l/m²/den. V dalším měsíci je možné přejít na zavlažování 3× týdně v dávce 7–10 l/m².

Zavlažovací systém je vhodné doplnit také o dešťový senzor, aby nedocházelo k nadměrnému zavlažování a tím i ke zbytečné spotřebě vody.

Výpočet průtoku vody vodního zdroje

Pokud jsme se rozhodli vytvořit si vlastní návrh zavlažovacího systému, v prvním kroku se zaměříme na průtok vody z vašeho vodního zdroje. Průtok vody se vyjadřuje v metrech krychlových za hodinu (m³/h). Průtok vašeho zdroje si můžete jednoduše ověřit sami.

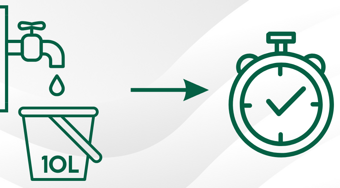

Naplňte 10litrovou nádobu vodou z kohoutku nebo čerpadla a změřte, jak dlouho trvá její naplnění (v sekundách).

V případě použití vody z obecního vodovodu měření opakujte minimálně 3×, protože tlak vody se může během dne měnit.

Příklad: Pokud máme například 10litrovou nádobu a naplní se za 20 sekund, průtok je 30 l/min.

Tlak vody můžeme ověřit pomocí manometru nebo odečíst údaje přímo z čerpadla.

Běžný zavlažovací systém potřebuje minimální průtok přibližně 25–30 l/min při tlaku minimálně 3 bar.

V první řadě si musíte ujasnit, co všechno chcete na své zahradě zavlažovat. Nejčastější požadavek zákazníků se týká zavlažování zahrady, ale po prvotní konzultaci se požadavky často rozšíří také o přípravu závlahy pro budoucí skleník, zavlažování záhonů nebo vybudování hydrantů například v blízkosti parkovacího místa, které vám usnadní mytí automobilu.

Rozměry pozemku

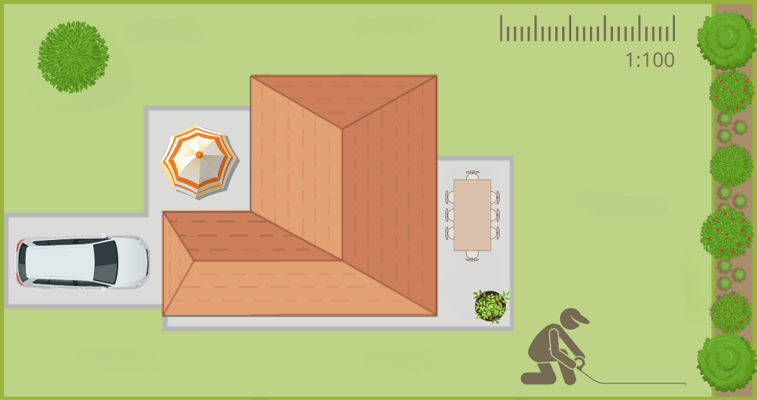

• Načrtněte celkovou plochu vašeho pozemku v měřítku a uveďte její rozměry. Ideální je plán zakreslit v měřítku 1:100, kde 1 cm na plánu odpovídá 1 m ve skutečnosti.

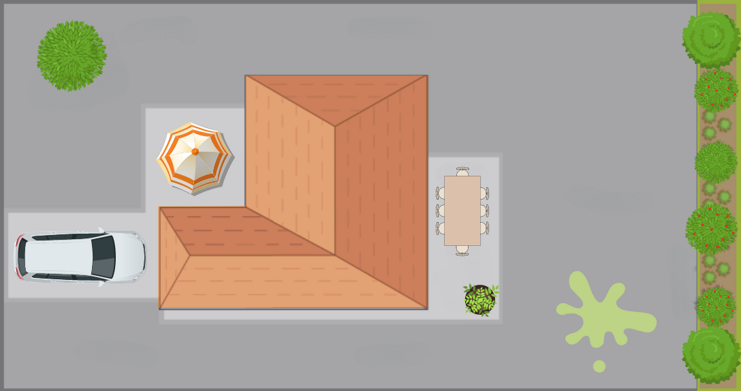

• V obrázku barevně vyznačte zavlažované a nezavlažované plochy, tedy jednotlivé „sekce“. Označte zpevněné plochy, jako jsou chodníky, dům, bazén, altán, terasa, trávník, záhony, skleník apod. Jako pomůcku můžete použít vzor od RainPRO, který si můžete stáhnout zde.

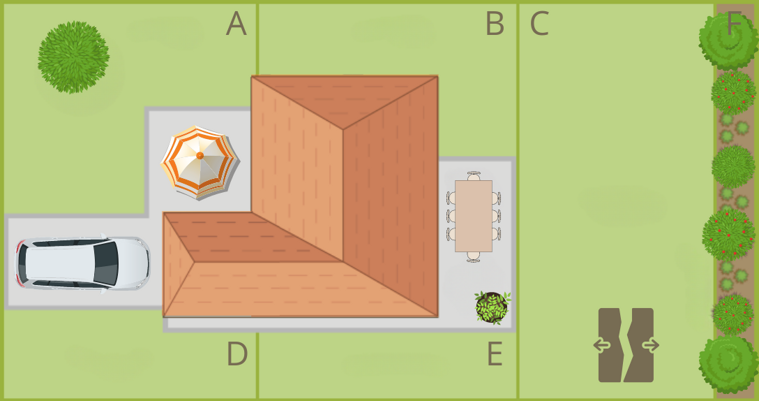

• V plánu pozemku rozdělte zavlažovanou plochu na jednotlivé oblasti, ideálně na čtverce nebo obdélníky.

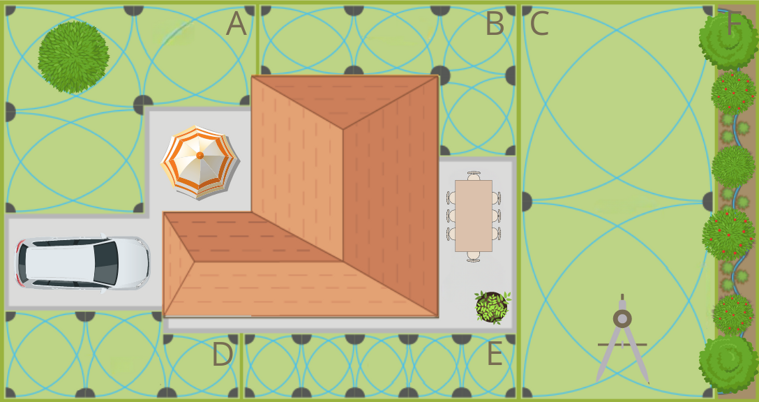

• V dalším kroku začneme do plánu, například pomocí kružítka, zakreslovat jednotlivé postřikovače tak, aby byla pokryta celá plocha a voda stříkala pouze tam, kam potřebujeme. Při rozmístění postřikovačů se doporučuje dodržovat pravidlo „poloměr k poloměru“. To znamená, že pokud mají postřikovače dostřik 7 metrů, jejich rozestup by měl být přibližně 7 metrů s odchylkou maximálně ±10 %.

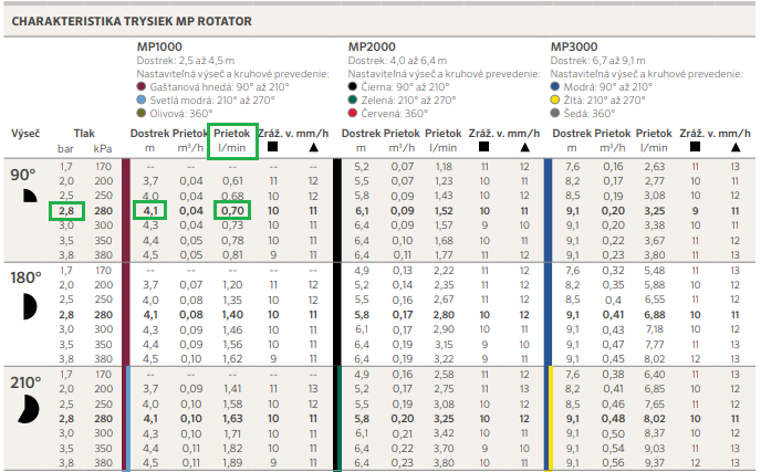

• Zaznačte si požadované dostřiky a výseče jednotlivých postřikovačů. Pro požadovaný dostřik a výseč vyberte vhodné postřikovače z katalogu. Údaje o dostřiku a průtoku postřikovačů najdete buď v popisu produktu, nebo v katalogu výrobce.

• Pro každou navrženou sekci A, B, C, ... F vypočítejte celkový potřebný průtok (sečtěte průtoky jednotlivých postřikovačů) a porovnejte jej s vydatností vašeho vodního zdroje.

• Existují různé modely postřikovačů s různými tvary zavlažovací výseče a délkami dostřiku. Pro jednoduché tvary zavlažovaných ploch je vhodné použít postřikovače s pevnou výsečí. Pro nepravidelné tvary a různé úhly volte nastavitelné postřikovače, u kterých lze nastavit úhel zavlažování od 0 do 360 stupňů. Postřikovače rozdělte do jednotlivých sekcí tak, aby spotřeba vody na jedné větvi nepřesáhla vydatnost zdroje, kterou jsme vypočítali v prvním kroku. Zavlažovat tak bude současně pouze tolik trysek, kolik je možné ze zdroje v daném okamžiku napájet. Nezapomeňte na pravidlo, že do jedné větve zapojujeme pouze postřikovače stejného typu – nemícháme rotační postřikovače se statickými.

Zdroj vody

Do obrázku zaznačte zdroj vody, ze kterého bude zavlažovací systém čerpat vodu. Uveďte také typ zdroje, zda se jedná o studnu, vodovod nebo jiný zdroj. Do poznámky si poznamenejte vypočítanou vydatnost zdroje v l/min a tlak v barech z předchozího kroku. V případě použití již existujícího čerpadla si ověřte jeho typ, maximální výkon a výtlačnou výšku.

Převýšení na pozemku

Pokud je váš pozemek svažitý, zakreslete do jednotlivých ploch přibližné výškové kóty. V takovém případě doporučujeme svěřit návrh odborníkovi, který při návrhu zohlední tlakové ztráty způsobené převýšením. U rovinatých pozemků tyto tlakové ztráty nevznikají.

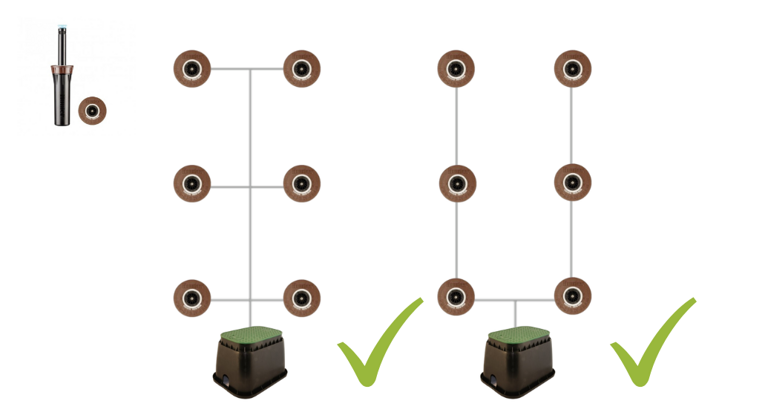

Správné zapojení postřikovačů jedné sekce

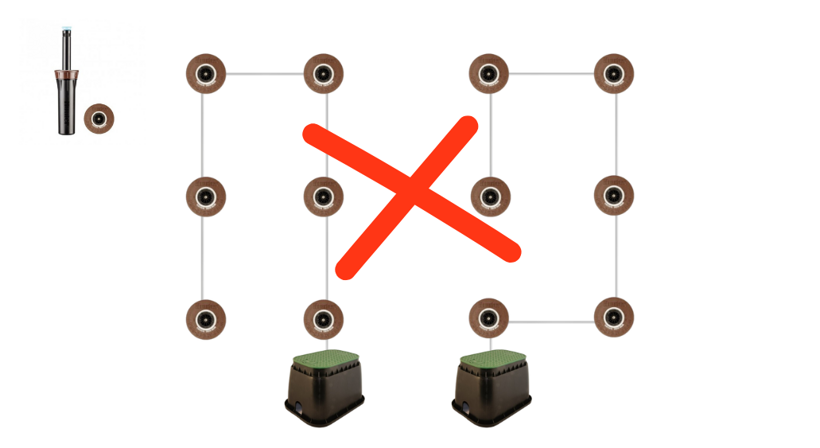

Nesprávné zapojení postřikovačů jedné sekce

Umístění hadic a postřikovačů

Před samotným výkopem si vyznačíme jednotlivá místa výkopu. Můžeme použít značkovací sprej a místa osazení postřikovačů podle plánu například označit značkovacími vlajkami. Výkop provádíme v šířce minimálně 20 cm pro jednu větev. Hadici pro hlavní větve zavlažovacího systému vedeme v zemi k určeným místům, kde ji napojíme na postřikovače. Postřikovače připojujeme pomocí hadice Swing Pipe (FLEX), která je k tomuto účelu určena. Hadice ukládáme do hloubky přibližně 35–40 cm a spojujeme pomocí spojek.

Přívod pro kapkovou závlahu vedeme v zemi podobným způsobem k určeným místům, kde jej napojíme na kapkovou hadici, kterou dále vedeme po povrchu mezi rostlinami. Kapková závlaha a mikrozávlaha se rozvádí v kombinaci ½" hadice s ¼" hadičkami, kapkovači a mikrorozprašovači.

Ostatní komponenty

Na závěr zakreslete umístění řídicí jednotky a dešťového senzoru. Nezapomeňte také zaznačit umístění ventilové šachty pro elektroventily a místo připojení k elektrické síti 230 V. Ideální je umístit šachtu na nenápadné místo, například na okraj zavlažované plochy.

V závislosti na délce potrubí v jednotlivých větvích dochází k poklesu tlaku, a proto na něj při návrhu nesmíme zapomínat. Je nutné použít potrubí vhodného průměru tak, aby mohly trysky správně fungovat. Jednoduše řečeno, tlak u prvního postřikovače ve větvi nesmí překročit maximální povolenou hodnotu postřikovače a na konci větve musí být tlak stále dostatečný pro správnou funkci posledního postřikovače. Tyto tlakové údaje najdete v katalogu každého výrobce postřikovačů.

Obecná tabulka tlakových ztrát v závislosti na průměru potrubí při délce 10 m

Výchozí předpoklady výpočtu (aby byla tabulka obecně použitelná):

• médium: voda
• potrubí: PE (PN6–PN10)
• průtok: 1,0 m³/h (≈ 16,7 l/min)
• délka: 10 m
• hodnoty jsou orientační (skutečné ztráty ovlivňuje průtok, tlak, teplota a tvarovky)

Rychlá praktická doporučení (praxe RainPRO)

• Kapková závlaha → PE 16–20 mm
• Postřikovače (1–3 ks) → PE 25 mm
• Hlavní rozvod / více větví → PE 32 mm
• Dlouhé trasy (30 m+) → vždy zvažte větší průměr, pokud výpočet vychází „na hraně“

Při návrhu větve je nutné dbát také na dostatečný průtok. Součet požadovaných průtoků jednotlivých postřikovačů nesmí být vyšší než maximální průtok celé větve, který závisí na průměru použitého potrubí.

Příklad: Reálný příklad ze zahrady (typický zákazník RainPRO)

Situace

• Zdroj vody: domácí vodovod
• Vstupní tlak: 3,0 bar
• Potrubí: PE 25 mm (vnější průměr)
• vnitřní průměr cca 20,4 mm
• Délka rozvodu: 30 m
• Průtok: 30 l/min (např. 3–4 postřikovače současně)
• Materiál: PE – hladké potrubí

Bez započítání tvarovek:

Reálná tlaková ztráta v potrubí:

Ověřené hodnoty z výpočtů i praxe:

• Tlaková ztráta: ≈ 0,20–0,22 bar / 10 m
• 30 m potrubí: 0,6–0,66 bar

Celkem doplňky: cca 0,4–0,6 bar

Celková tlaková ztráta systému:

• Potrubí: ~0,65 bar
• Tvarovky + prvky: ~0,50 bar

CELKEM: ~1,1–1,2 bar

V závislosti na požadovaném tlaku a průtoku zavlažovacího systému volíme také potřebné komponenty. Komponenty si sepíšeme do tabulky pro lepší orientaci a přehled o potřebném počtu jednotlivých větví.

Spojky a tvarovky

Tvarovky se používají pro spojování, redukce hadic a připojení trysek. Rozlišujeme tvarovky s vnějším a vnitřním závitem. Dalším důležitým parametrem při výběru je průměr a maximální pracovní tlak, který tvarovka zvládne. Komponenty volíme tak, aby do sebe navzájem správně zapadaly (tj. správná kombinace vnějších a vnitřních závitů).

V případě potřeby dopravy pitné vody se používají tvarovky k tomu určené, označené modrou barvou.

Hadice a kapkovače

Hadice LDPE (Low-density polyethylene) z polyetylenu s nízkou hustotou a hadice HDPE (High-density polyethylene) z polyetylenu s vysokou hustotou jsou určeny pro dopravu kapalin. Tyto hadice jsou vhodné jako hlavní rozvody zavlažovacích systémů.

Nejčastěji používané průměry pro rozvody zavlažovacích systémů jsou 32 a 25 mm.
Ideálním pomocníkem při instalaci těchto hadic zavlažovacího systému jsou nůžky na řezání LDPE a HDPE hadic a trubek do průměru 42 mm.

Druhou skupinu hadic tvoří hadice menšího průměru s pravidelnými otvory, které se používají pro větve kapkové závlahy nebo mikrozávlahy.
Princip spočívá v pomalém přivádění vody k rostlinám, respektive k jejich kořenovému systému, ve velmi malých dávkách – po kapkách.

K nejdůležitějším prvkům kapkové závlahy patří kapkovače, které přesně dávkují vodu k rostlinám. Průtoky vody se pohybují v rozmezí 2 až 10 l/h.

Postřikovače

Rozdělují se do tří základních kategorií:

• úderové – používají se především v zemědělství
• rotační – používají se pro zavlažování větších ploch nepravidelného tvaru
• statické – jsou vhodné pro rovnoměrné tvary zavlažovaných ploch menších rozměrů

Pro zavlažování vaší zahrady využijete především statické a rotační postřikovače. Při výběru sledujeme úhel zavlažování, pracovní tlak, průtok a dostřik. Zároveň dbáme na to, aby byla větev pro danou sekci dostatečně dimenzována a zvládla všechny postřikovače, tedy aby měla dostatečný tlak a průtok.

TIP: Vybírejte postřikovače s možností nastavení výseče zavlažování i dostřiku. Tím lze doladit případné nepřesnosti ve vašich výpočtech.

Hydranty a šachty

V závislosti na počtu potřebných zavlažovacích větví a okruhů pro hydranty volíme správnou velikost šachty, kterou obvykle umisťujeme na okraj zavlažované plochy. Jednoduše řečeno, velikost šachty je určena počtem ventilů, které je možné do ní umístit.

Pro pohodlné připojení zahradních hadic se používají takzvané hydranty, které jsou nenápadně zapuštěné v terénu na okraji zavlažovaných a parkovacích ploch. U menších zahrad se nejčastěji připojují hadicí o průměru 25 mm.

Řídicí jednotka, ventily a filtr

Řídicí jednotky pro ovládání ventilů vybíráme podle následujících kritérií:

• Počet ventilů, respektive větví, které chceme ovládat
• Napětí, kterým budou naše ventily ovládány (9 V–24 V)
• Umístění řídicí jednotky – zda bude v exteriéru, nebo interiéru
• Úroveň komfortu, s jakou plánujeme řídicí jednotku ovládat (Bluetooth – mobilní telefon, ovládání přes internet nebo pouze pomocí tlačítek a displeje)
• Maximální počet programů, které lze nastavit
• Způsob napájení řídicí jednotky (baterie nebo elektrická síť)

Řídicí jednotky zpravidla připojujeme k elektrickým ventilům pomocí kabelu určeného pro tento účel (např. kabel pro zavlažování 7×0,8, max. 50 V). Počet žil kabelu volíme podle počtu ventilů, které plánujeme ovládat.

Zavlažovací ventily rozdělujeme do dvou základních kategorií:

• s regulací průtoku
• bez regulace průtoku

Pro běžnou zahradu nám postačí ventily bez regulace průtoku. Při výběru nezapomeňte na pracovní napětí, které musí odpovídat řídicí jednotce.

V případě použití studny je vhodné do systému za čerpadlo osadit filtr, který zabrání zanesení trysek.
Na našich stránkách www.rainpro.cz si můžete objednat také předkonfigurované šachty s připojenými ventily, programátorem a dešťovým senzorem, které jsou připravené k okamžitému osazení. Zbývá vám tak pouze jednoduché zapojení hadic a postřikovačů.

Hadice se ukládají do hloubky přibližně 25–30 cm. Z tohoto důvodu je na podzim potřeba provést základní údržbu, která spočívá ve vyfouknutí zbytkové vody ze systému, aby nedošlo k jeho poškození. Profouknutí se zpravidla provádí kompresorem s dostatečným výkonem od 400 l/min při tlaku kolem 3 bar.

Pro tento účel je vhodné umístit před šachtu (případně přímo do šachty) ventil, přes který se pohodlně připojíme k systému za účelem profouknutí zavlažování.

Během zimní sezóny je vhodné nastavit program, který jednou denně sepne ventily naprázdno, aby se předešlo jejich nefunkčnosti na začátku sezóny. Ventily můžeme v šachtě zaizolovat tkaninou, abychom zmírnili účinky silných mrazů.

Jako poslední krok je vhodné vyčistit filtr, který se nachází na vstupu do zavlažovacího systému.

V případě dalších dotazů nás neváhejte kontaktovat na info@rainpro.cz.
